Wir haben für bestimmte Eingaben/Entscheidungen sogenannte Abhängigkeits-Diagramme vorgesehen.


Sie können sich diese Diagramme anzeigen lassen, indem Sie eine Geometrie und eine der folgenden Eigenschaften entsprechend zuordnen.


  • Fließfähigkeit
  • Fließwiederstand der Werkzeugkonturen
  • Massetemperatur
  • Werkzeug-Konturwerkstoffe
  • Konturtempertaur
  • Fertigungsgenauigkeit


In den entsprechenden Ansichten existiert jeweils eine entsprechendes Diagramm-Symbol



  • wählen Sie die Geometrie aus, indem Sie auf das Diagramm-Symbol der Geometrie klicken
  • wählen die Eigenschaft innerhalb der Eingabe-Gruppen aus (ebenfalls über Klick auf das Diagramm-Symbol). Es wird nun ein weiteres Fenster geöffnet.

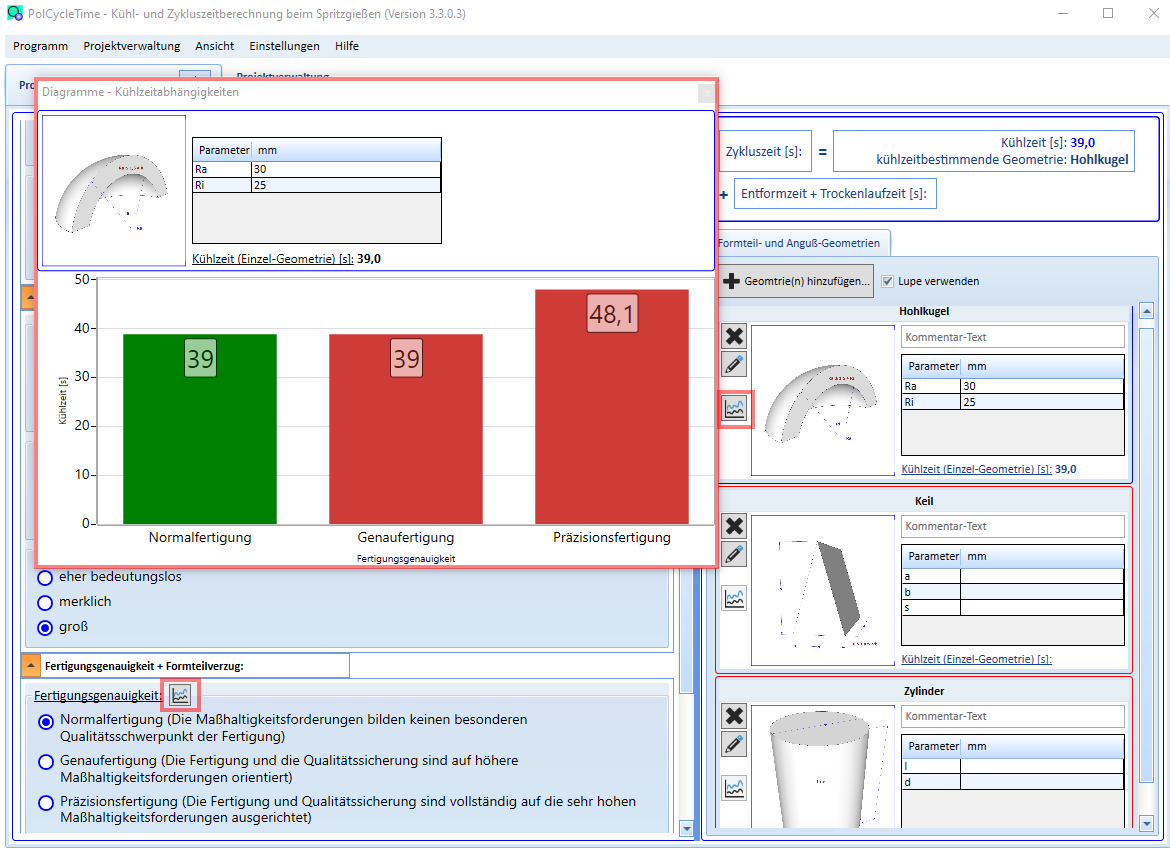

  • hier ist die Geometrie und die möglichen Werte der entsprechenden Eigenschaft (X-Achse) zu sehen. Abhängig davon werden die berechneten Kühlzeiten als Balken-Diagramm oder als Linien-Diagramm dargestellt.
  • sie können das Fenster geöffnet lassen und entweder eine andere Eigenschaft oder eine andere Geometrie auswählen. Darauf hin wird die Darstellung entsprechend aktualisiert.
  • der grün angezeigte Wert entspricht Ihrer aktuellen Auswahl der entsprechenden Eigenschaft


Hier in diesem Beispiel ist zu sehen, dass bei einer geforderten Präzisionsfertigung sich die Kühlzeit um ca. 10 Sekunden erhöhen würde.
