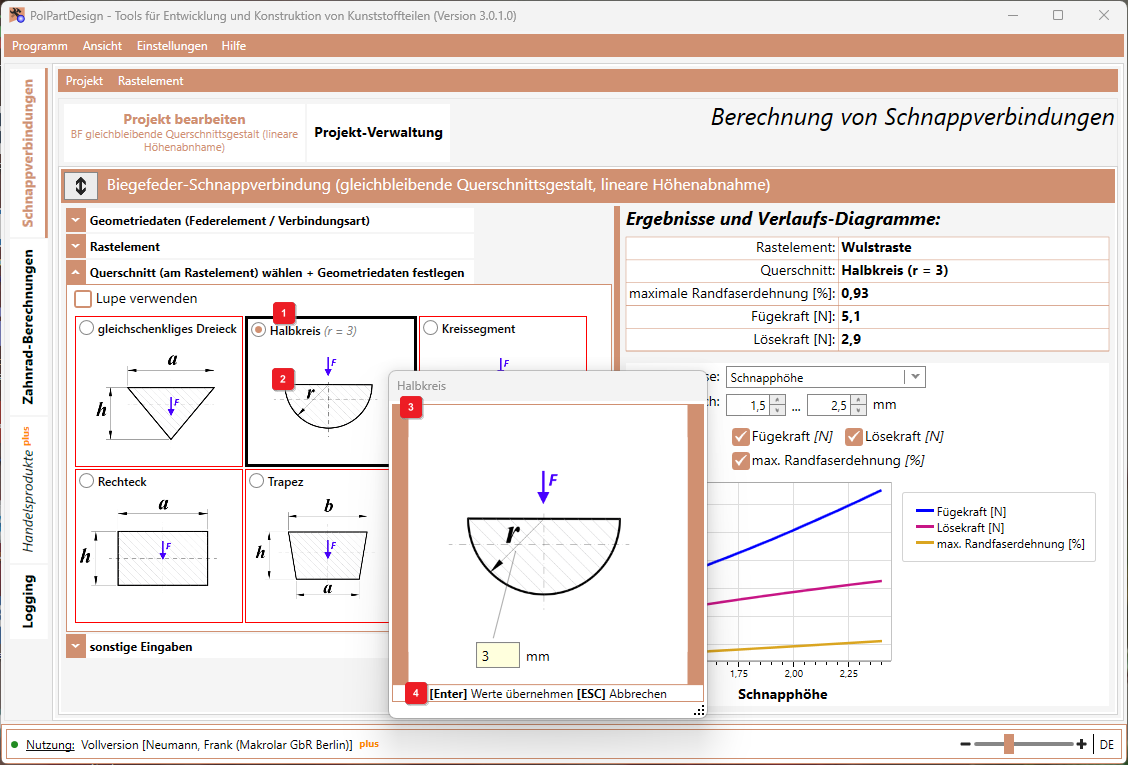

Im Register Querschnitte werden Ihnen die möglichen Querschnitte für das Rastelement angezeigt. Die möglichen Querschnitte sind abhängig von der gewählten Verbindungsart bzw. dem Federelement.


Die Querschnittsmaße gelten jeweils an der Einspannstelle.



  • um einen Querschnitt auszuwählen, klicken Sie mit der Maus auf die entsprechende Bezeichnung  1
  • um die Geometriedaten des Querschnittes festzulegen/zu bearbeiten, Doppel-Klicken Sie mit der Maus in die Grafik  2 . Es wird danach ein weiteres Fenster  3   geöffnet, in dem die Geometriedaten eingegeben werden können.
  • Drücken Sie die Enter-Taste  4  , um die Eingaben zu übernehmen. Oder drücken Sie die ESC-Taste, um die Eingabe abzubrechen.


Hinweis: Bei Biegefedern mit linearer Höhen- oder Breitenabnahme korrelieren die Querschnitts-Eingaben mit den Höhen- und Breitenangaben an der Einspannstelle. Deshalb wird die Höhe bzw. Breite beim Federelement/Verbindungsart nur angezeigt und kann nicht editiert werden.
