Bei den sonstigen Eingaben können Sie einfach die entsprechenden Werte eingeben oder überschlägig berechnen lassen. Z.B. haben wir Berechnungsmodule für E-Modul, E0-Modul, die zulässige Dehnung und den Reibungskoeffizienten integriert.

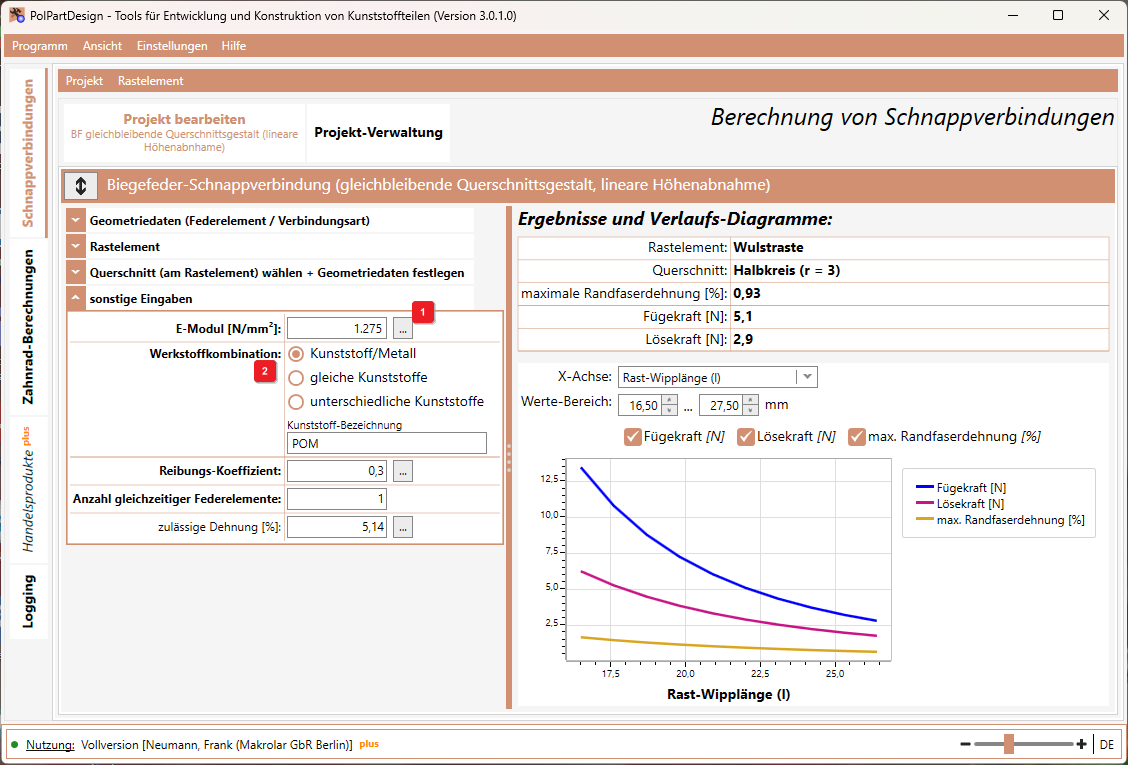

Wählen Sie dazu den daneben stehenden Schalter  1   um den Berechnungsdialog aufzurufen. Am Ende des Dialogs wird Ihnen das Ergebnis angezeigt und Sie können die Werte übernehmen.


Die Berechnung des Reibungskoeffizienten ist abhängig von der gewählten Werkstoffkombination. D.h., Sie müssen zunächst die Art der Werkstoffkombination  2   wählen bevor Sie den Dialog für den Reibungskoeffizienten aufrufen können.


Die Software merkt sich i.d.R. die letzten Eingaben der einzelnen Berechnungsmodule (projekt-unabhängig). D.h., wenn Sie diese erneut aufrufen sind die zuletzt eingegebenen Daten noch enthalten. Das gilt auch, wenn Sie die Software beenden, neu starten oder ein neues Projekt bearbeiten.


Hinweise zur Berechnung des Sekanten-E-Moduls:

    • Für die überschlägige Berechnung des Sekanten-E-Moduls ist die max. Dehnung erforderlich. Diese wiederum bedingt, dass die entsprechenden geometrischen Abmessungen vorher eingetragen wurden. Je nach Verbindungsart sind ggf.weitere Daten für die Berechnung der max. Dehnung erforderlich. Eine entsprechende Meldung wird ggf. zusätzlich angezeigt.
    • Das bedeutet auch, dass Sie den Sekanten-E-Modul nochmal überprüfen sollten, wenn Sie die erforderlichen Daten verändern.

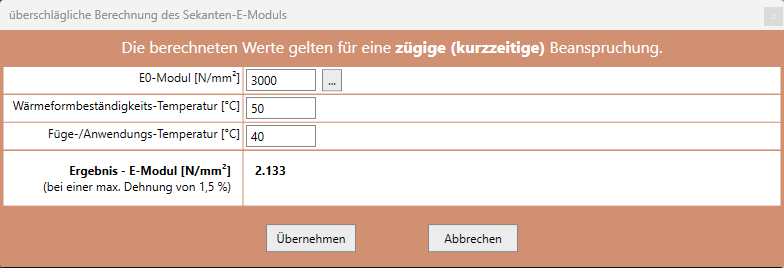

Sekanten-E-Modul:

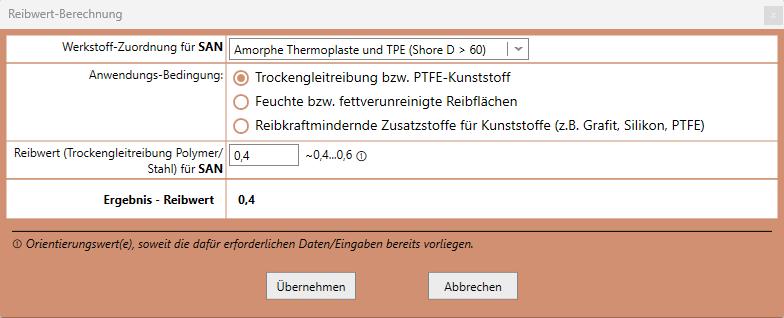

Reibwert:

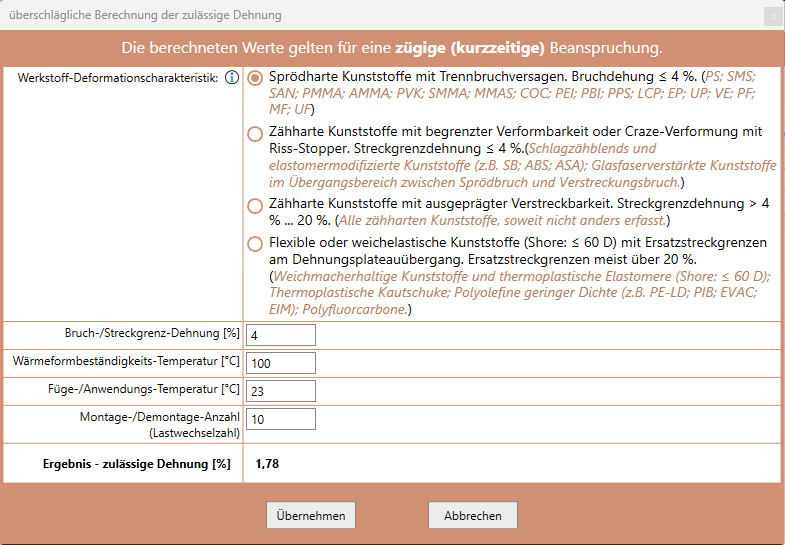

zulässige Dehnung:
