Unterschiedliche Deformationen und Lageabweichungen von Werkzeugteilen infolge Druckbeanspruchung werden durch die Unterscheidung von werkzeuggebundenen und nicht werkzeuggebundenen Formteilmaßen erfasst. Werkzeuggebundene Maße sind Maße im gleichen Werkzeugteil, während nicht werkzeuggebundene Maße durch das Zusammenwirken unterschiedlicher Werkzeugteile entstehen und dadurch tendenziell größere Maßstreuungen bewirken. Neben der Steifigkeit der Werkzeugkonstruktion haben dabei die Verarbeitungsbedingungen einen bedeutsamen Einfluss. Für die grafische Demonstration entsprechender Maße (x) wurde  eine entsprechende Darstellung aus DIN 16742  übernommen.

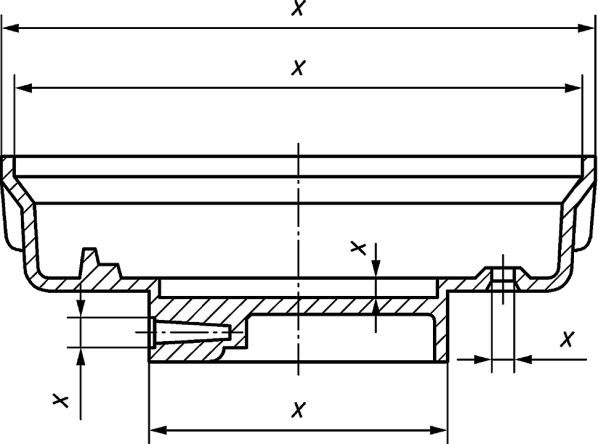

Werkzeuggebundene Maße

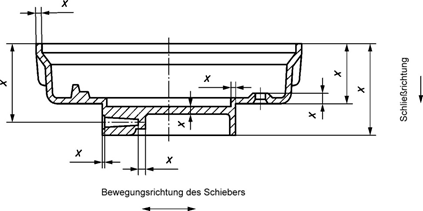

Nicht werkzeuggebundene Maße
