PolTolerances-AC

Während des Anwendungszeitraums eines Formteils (nach der Fertigung) wirken sich unterschiedliche Nutzungs- und Lagerbedingungen auf Maßhaltigkeit und Funktionserfüllung aus. Sie führen zu Maßverschiebungen und Toleranzänderungen. Sind die Anwendungsbedingungen (AWB) und die daraus resultierenden Maßverschiebungen bekannt und lassen sie sich dem Formteil, einer Teilepaarung (Passung) oder einzelnen Maßen zuordnen, können die Maß- und Toleranzänderungen berechnet werden.

In der Regel werden Maße, Passungen und Toleranzen ausgehend von den Anwendungsbedingungen (AWB) festgelegt und müssen dann auf andere Maßbezugsebenen transformiert werden, z.B. auf die Abnahmebedingungen der Formteilfertigung (ABF). Liegen die Maße unter ABF vor, lässt sich mit der DIN ISO 20457 entscheiden, ob, wie und unter welchen Bedingungen sie realisierbar sind. Das kann dazu führen, dass Werkstoffentscheidungen für Form- oder Zulieferteile präzisiert oder Werkzeugkonstruktion und Fertigungsverfahren korrigiert werden müssen.

Diese Verfahren für Maßverschiebungen sind nicht auf Kunststoffteile beschränkt. Gerade bei der Kombination von Teilen (Passungen) müssen alle Maße zunächst auf dasselbe Maßbezugssystem transformiert werden – die Software unterstützt Sie dabei.

Anwendungsbedingungen und Maßänderungen

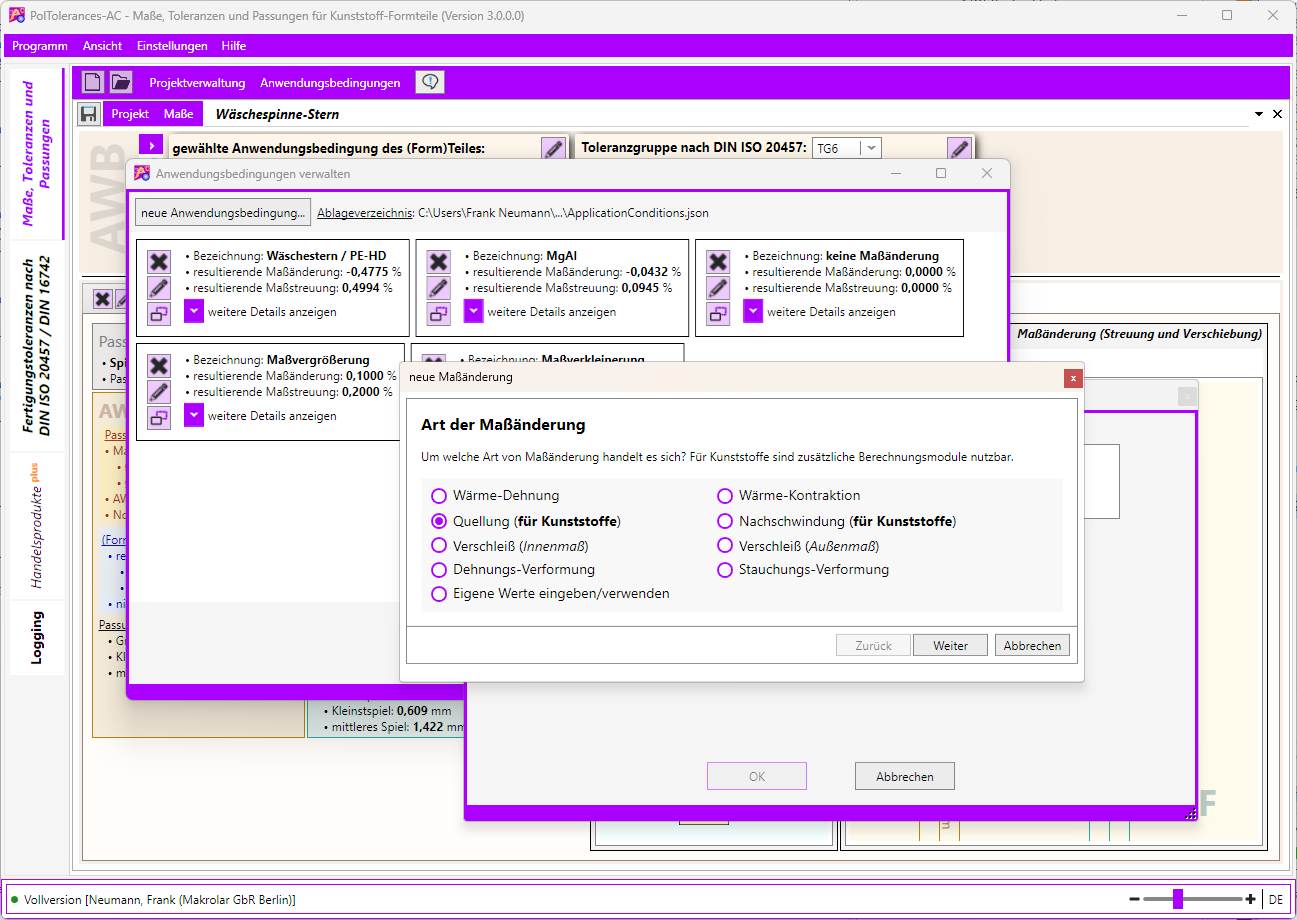

• Anwendungsbedingungen (AWB) verwalten: erstellen, bearbeiten, löschen
• Für jede Anwendungsbedingung können mehrere Maßänderungen definiert werden
• Vordefinierte Anwendungsbedingungen projektübergreifend wiederverwenden (Verwaltung als Datei)

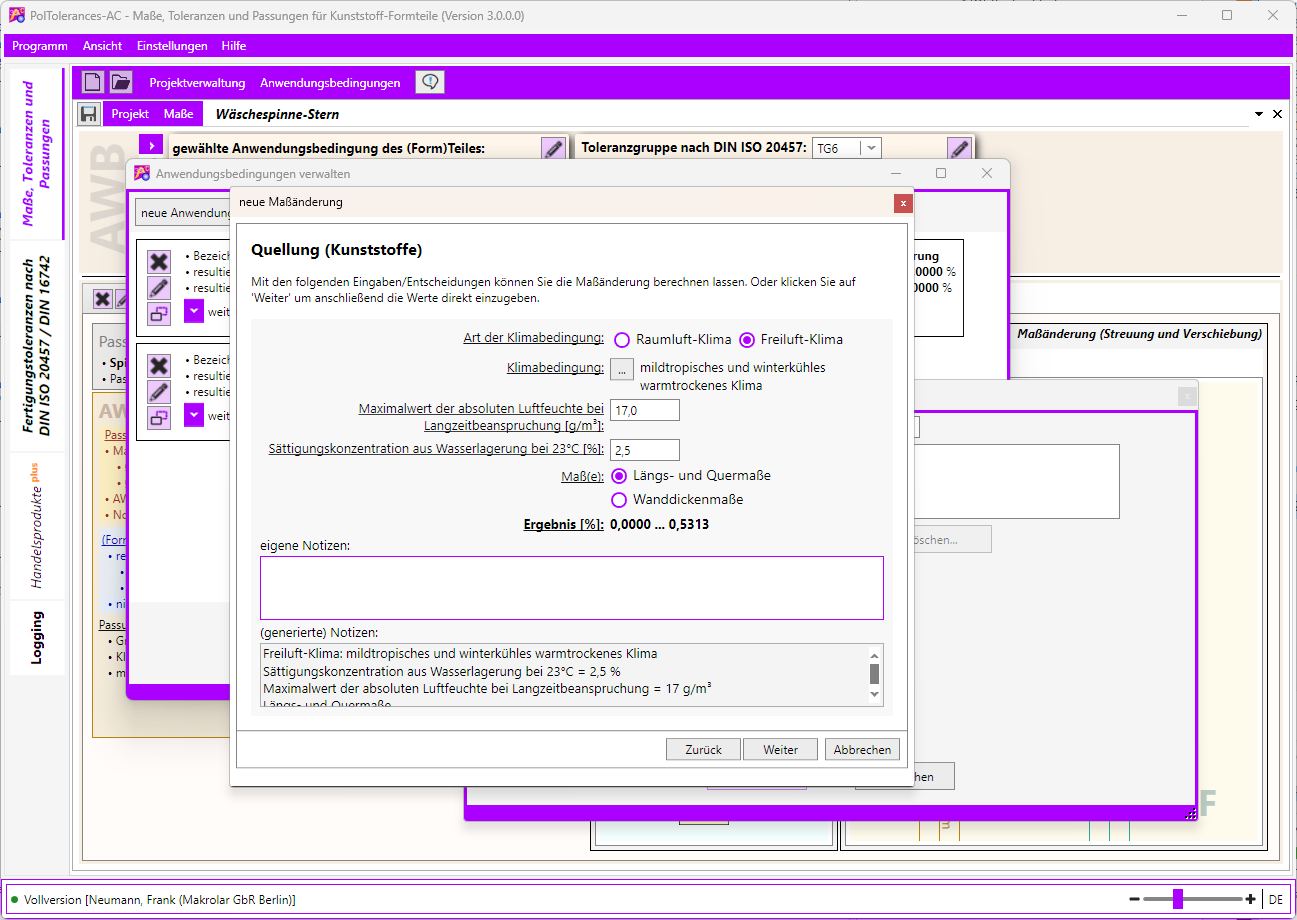

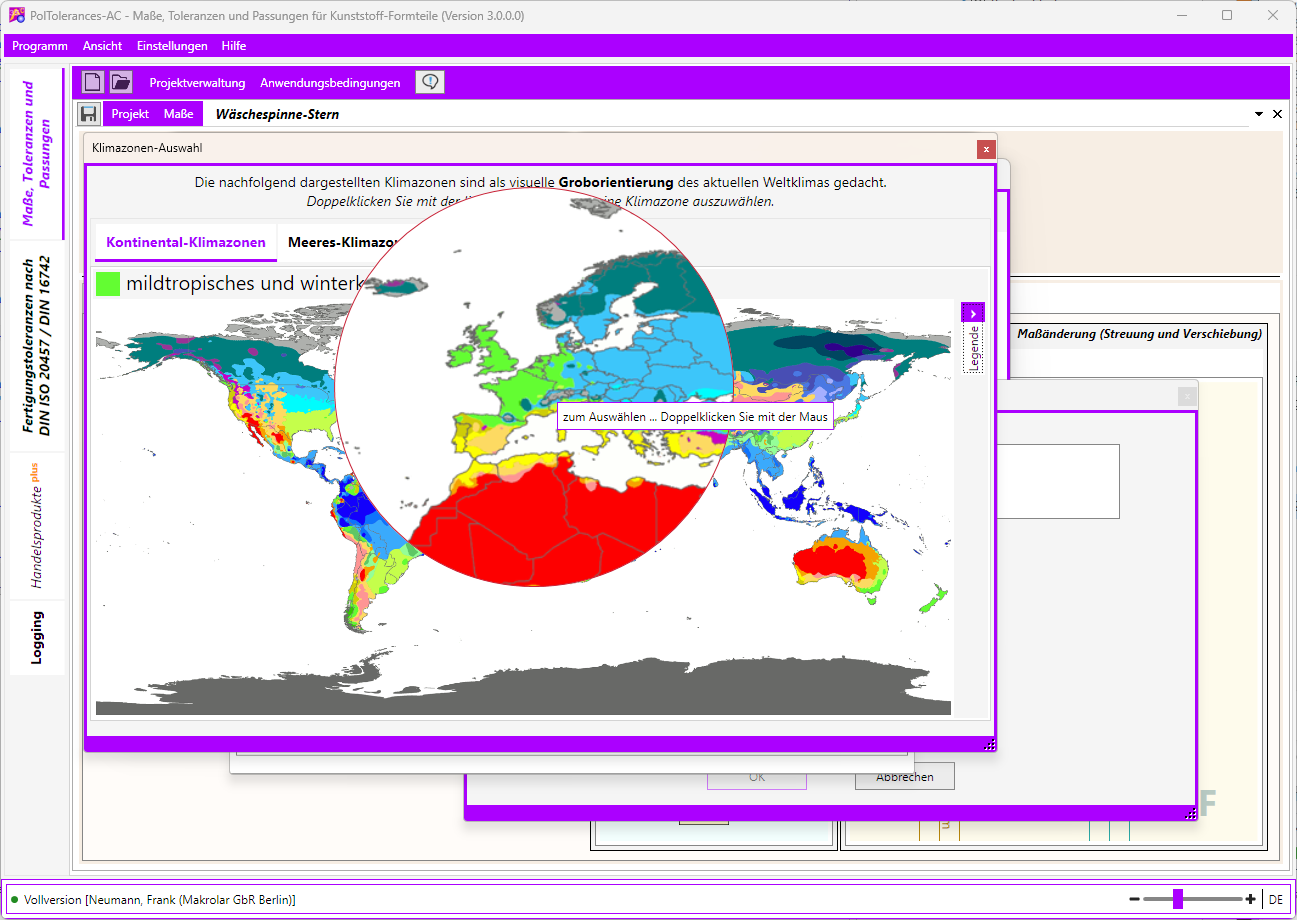

• Berechnungsalgorithmen für Kunststoffteile für Wärmedehnung, Wärmekontraktion und Quellung
• Anwendungsbedingungen individuell dem Teil, einzelnen Maßen und/oder Passungs-Bezugsteilen zuweisen

Projekte, Maße und Passungen

• Projekte/(Form-)Teile verwalten, jeweils in einer eigenen Datei

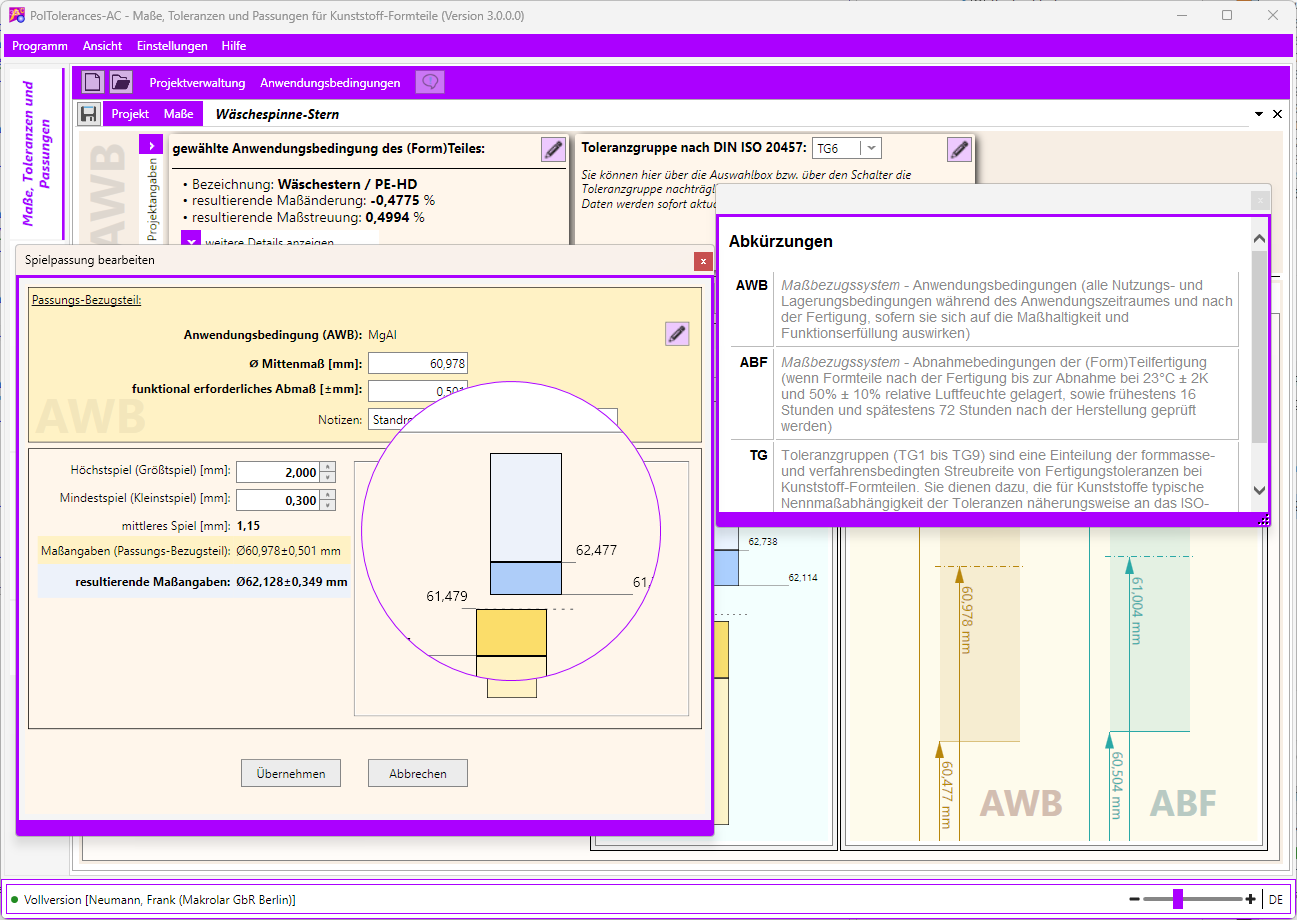

• Einzelmaße und Passungen innerhalb eines Projekts erfassen und bearbeiten

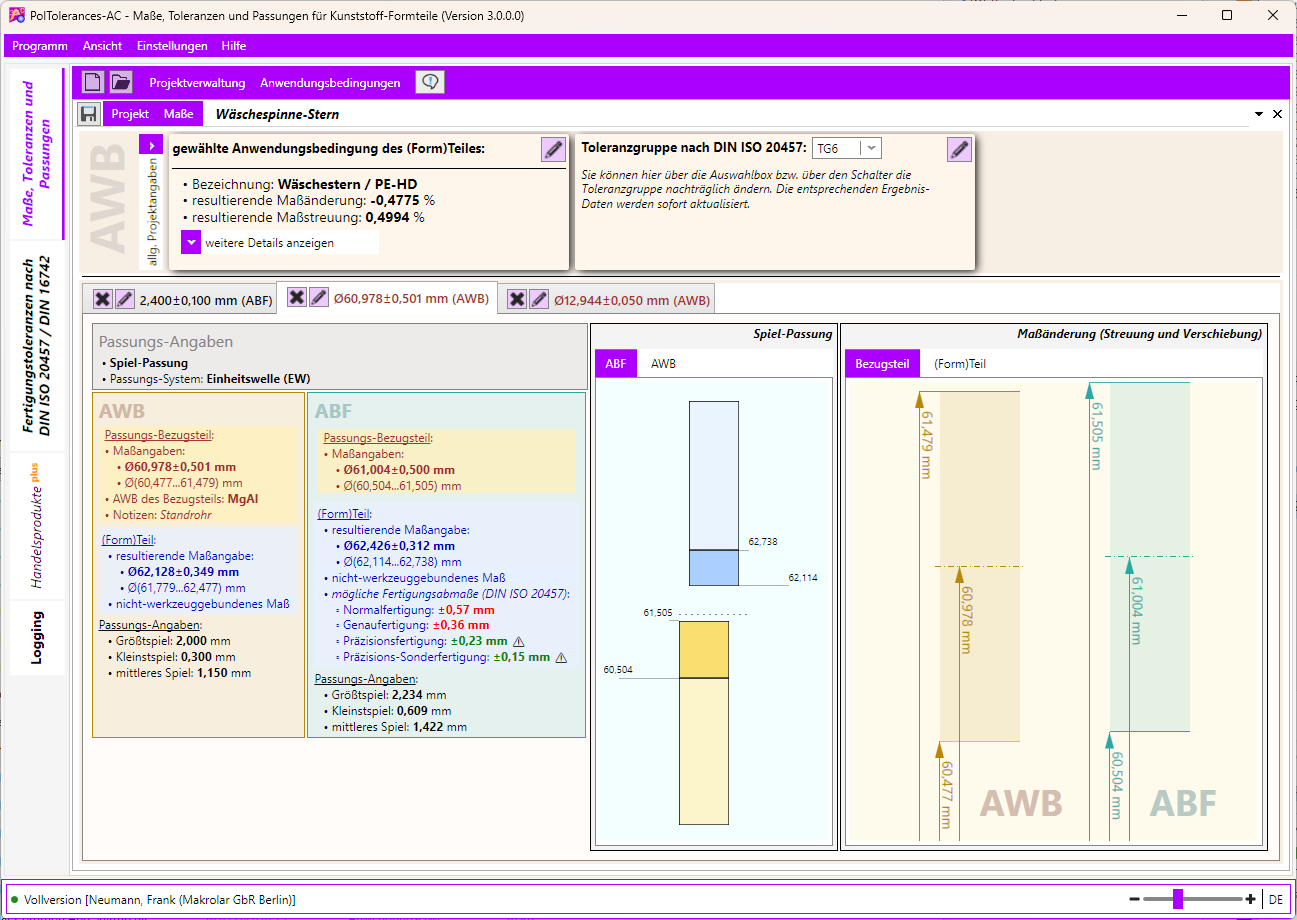

• Maßstäbliche grafische Darstellung von Passungen und Einzelmaßen inklusive Maßänderungen für beide Maßbezugsebenen (AWB, ABF)
• Sofortige Berechnung von Maßen, Toleranzen und Passungen im jeweils anderen Maßbezugssystem
• Sofortige Bewertung der Maße unter ABF nach DIN ISO 20457
• Anwendungsbedingungen, Toleranzgruppe, Maße, Abmaße und Passungsangaben jederzeit ändern – die Auswirkungen werden sofort sichtbar

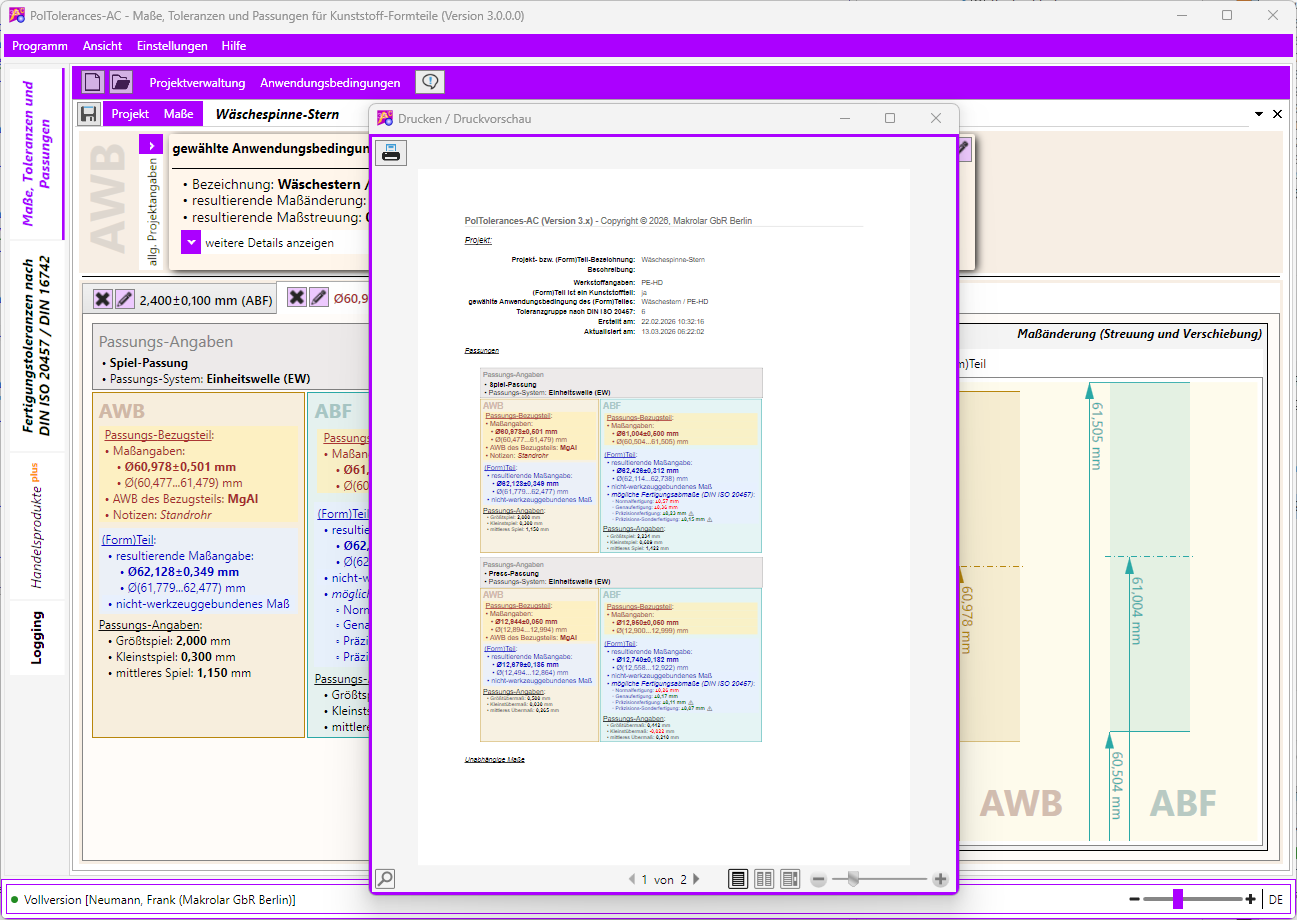

• Drucken der Anwendungsbedingungen und aller Projektdetails
• Nutzung auch ohne Internetverbindung
• optional: ca. 18.593 Handelsprodukte von 32 Herstellern mit den wichtigsten Werkstoffkenndaten und veröffentlichten Eigenschaftsdiagrammen

… und alle Funktionen von PolTolerances

• Direkte Tolerierung von Längenmaßen einschließlich Allgemeintoleranzen
• Toleranzen für Profilformabweichungen
• Direkte Positionstolerierung mit zylindrischen Toleranzzonen
• Wechsel zwischen DIN ISO 20457 und DIN 16742 jederzeit möglich
• Einfache und schnelle Erfassung der zu tolerierenden Maße
• Unterstützungsdialog zur Ermittlung der realisierbaren Toleranzreihe
• Ermittlung der Bedingungen, unter denen ein erforderliches Funktionsabmaß realisierbar ist
• Anzeige von ca. 500 Verarbeitungs-Schwindungsbereichen zur Orientierung
• Toleranzwerte-Tabellen
