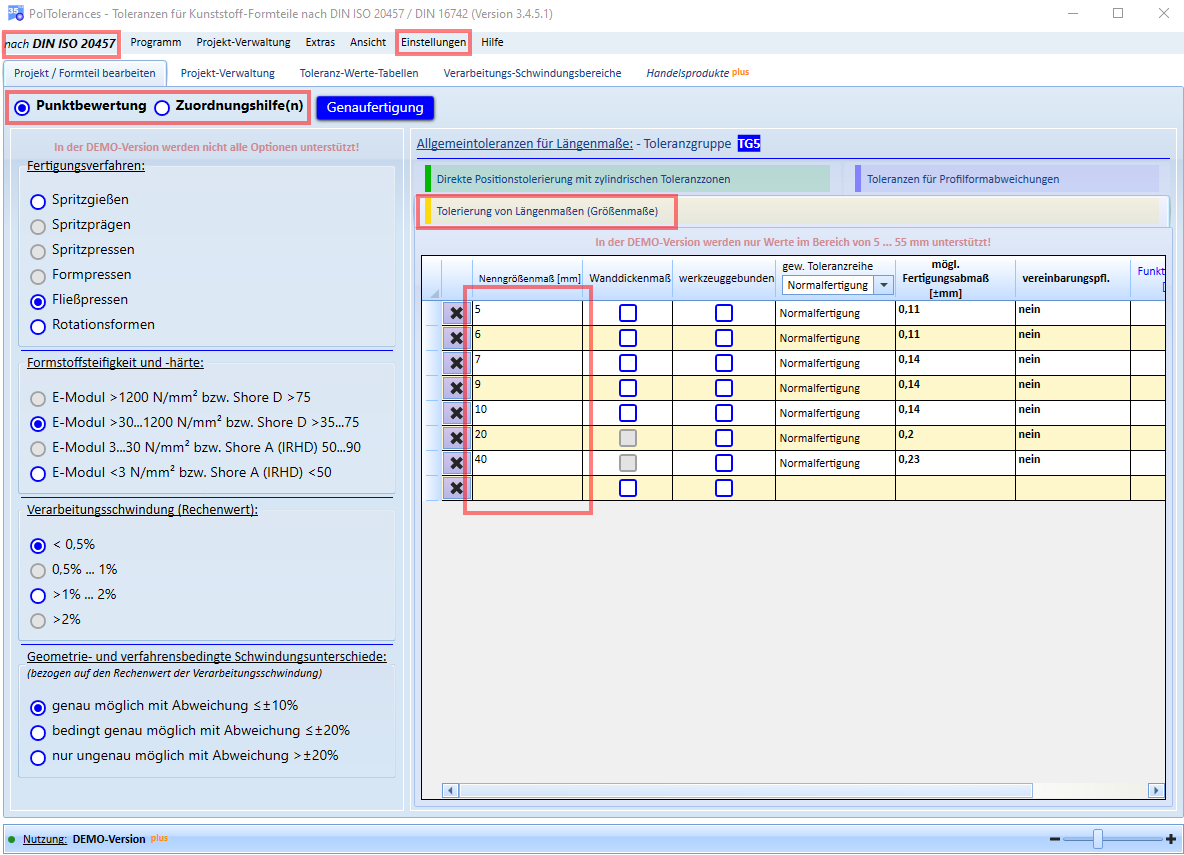

Das Hauptfenster der Software ...



Der nachfolgende Ablauf ist ein Vorschlag. Die Reihenfolge Ihrer Eingaben/Entscheidungen spielt nur eine untergeordnete Rolle. Ergebnisse werden sofort angezeigt bzw. aktualisiert, wenn alle erforderlichen Eingaben und Entscheidungen vorliegen.


    1. Geben Sie an, welche Toleranzwerte für die Berechnung verwendet werden sollen. Sie können zwischen "ISO 20457" und "DIN 16742" wählen (Menü Einstellungen).


    1. Legen Sie die Bewertungsmethode zur Bestimmung der Toleranzgruppe fest. Sie können in der Software zwischen "Punktbewertung" und "Zuordnungshilfe(n)" wählen


    1. Treffen Sie alle erforderlichen Eingaben und Entscheidungen zur gewählten Bewertungsmethode


    1. Erfassen Sie die zu tolerierenden Formteilmaße in den entsprechenden Listen "Tolerierung von Längenmaßen", "Toleranzen für Profilformabweichungen" bzw. "Direkte Positionstolerierung mit zylindrischen Toleranzzonen".


    1. Optional können Sie pro Nennmaß ein erforderliches Funktionsabmaß/eine erforderliche Toleranz zusätzlich angeben. Diese(s) wird dann mit dem möglichen Fertigungsabmaß/der möglichen Toleranz automatisch verglichen


    1. Speichern Sie ggf. Ihre Eingaben und Entscheidungen in einer Datei ab. Wir empfehlen Ihnen pro Formteil eine entsprechende Datei anzulegen.
